產品說明

GL41H 型 PN10~PN16 法蘭連接鐵制Y型過濾器具有結構先進、阻力小、排污時間短、效率高、安裝檢修方便、成本低等特點。適用介質為水、蒸汽、油，可滿足不同管道需求。

產品性能參數

GL41H 型 PN10~PN16 法蘭連接鐵制Y型過濾器主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 (℃)	適用介質
GL41H-10	10	1.0	≤ 120	水、蒸汽、油
GL41H-16	16	1.6	≤ 200	水、蒸汽、油
GL41H-16Q	16	1.6	≤ 220	水、蒸汽、油

返回頁首 ⇑

產品零部件材料

GL41H 型 PN10~PN16 法蘭連接鐵制Y型過濾器零部件材料

型號	材料
	閥體、閥蓋	過濾網	螺塞	墊片
GL41H-10	灰鑄鐵	不銹鋼	可鍛鑄鐵	橡膠石棉板
GL41H-16	灰鑄鐵	不銹鋼	可鍛鑄鐵	橡膠石棉板
GL41H-16Q	球磨鑄鐵	不銹鋼	可鍛鑄鐵	橡膠石棉板

返回頁首 ⇑

產品外形及結構尺寸（PN16）

GL41H 型 PN10~PN16 法蘭連接鐵制Y型過濾器主要外形及結構尺寸（mm）

型號	DN	L	D	z×ød	H	重量/kg
GL41H-10	50	250	160	4×ø18	168
	65	280	180	4×ø18	185
	80	315	195	4×ø18	200
	100	370	215	8×ø18	255
	125	450	245	8×ø18	295
	150	510	280	8×ø23	345
	200	560	335	8×ø23	425
	250	745	390	12×ø23	515
	300	780	440	12×ø23	600
GL41H-16Q	50	250	160	4×ø18	168
	65	280	180	4×ø18	185
	80	315	195	8×ø18	200
	100	370	215	8×ø18	255
	125	450	245	8×ø18	295
	150	510	280	8×ø23	345
	200	560	335	12×ø23	425
	250	745	405	12×ø25	515
	300	780	460	12×ø25	600
GL41H-16	32	180	135	4×ø18	90	4.9
	40	220	145	4×ø18	125	7.3
	50	240	160	4×ø18	145	10.1
	65	280	180	4×ø18	165	14
	80	320	195	8×ø18	210	19.2
	100	380	215	8×ø18	250	27
	125	440	245	8×ø18	295	49.7
	150	480	280	8×ø23	335	59.4
	200	600	335	12×ø23	380	97.2
	250	605	405	12×ø25	430	132.4
	300	635	460	12×ø25	460	173.2
	350	696	520	16×ø25	495	230
	400	790	580	16×ø30	560	320
	450	850	640	20×ø30	641	460

返回頁首 ⇑

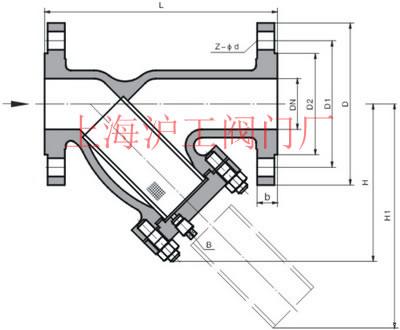

產品外形及結構尺寸示意圖
